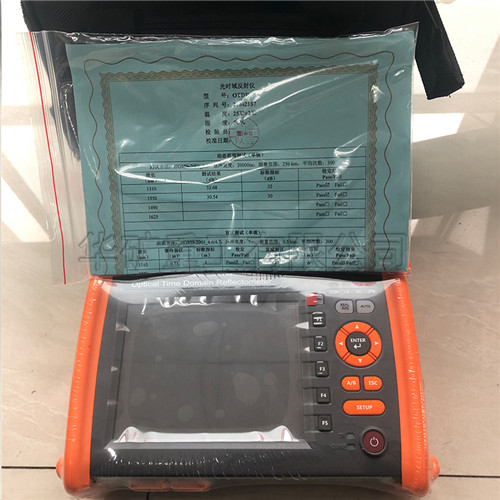

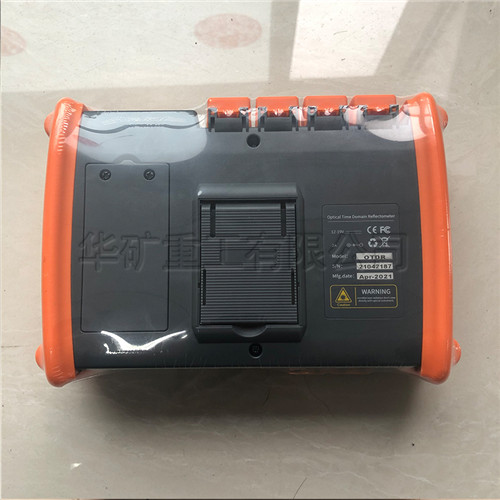

光時域反射儀

光時域反射儀（英文名稱：optical time-domain reflectometer，OTDR）是通過對測量曲線的分析，了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作，利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息，可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等，是光纜施工、維護及監測中必不可少的工具。
主要特點
1、 ≤1m超短事件盲區，測試光纖跳線輕松自如；
2、 45dB大動態范圍，128k數據采樣點；
3、業界*先進的雙色雙料一體化模具工藝，堅固耐用；
4、 高級防反射LCD，野外環境下顯示界面清晰可見；
5、 具有多種測試模式、觸摸屏及快捷健操作；
6、 通信光自動監測功能；
7、具有以太網遠程控制功能；
8、 雙USB接口功能，可外接U盤、打印機及通過SyncActive軟件與PC機通信；
9、支持Bellcore GR196及SR-4731文件格式；
10、電池低電壓告警功能；
11、 WinCE視窗操作系統，中英文操作界面；
12、內置可視紅光故障定位（VFL）及光功率計功能；
13、 OTDR光輸出頭類型可隨意更換，端面清潔更加方便；
14、 內置極具人性化的多媒體教學軟件，快速成為測試專家；
15、 應用軟件在線升級，無需返回原廠.

基本參數
模塊 A B C
中心波長 1310nm/1550nm 1550nm/1625nm 1310nm/1550nm/1490nm
±20nm ±20nm ±20nm
適用光纖類型 單模 單模 單模
動態范圍 28/26dB 28/26dB 28/26dB
測距準確度 ±(1m+取樣間隔+0.003%×距離)（不包括折射率置入誤差）
事件盲區2 1.6m
測距分辨率 0.25、0.5、1、2、4、8、16m
測試量程（單模） 4、8、16、32、64、128、256km
測試脈寬（單模） 10ns～10240ns
損耗閾值 0.01Db
采樣點數 65K
線性度 0.05dB/dB
波形存儲容量 800幅
折射率設置范圍 1.00000～2.00000
顯示 彩色TFT LCD 5.1英寸 648*480（可選觸摸屏操作）
接口 USB
光輸出接口 FC/UPC（標配，可選配萬能接頭）
電源 AC/DC適配器：電壓允許范圍：100V～240V(1.5A)
頻率允許范圍： 50Hz 直流：15V～20V(2A)
內部鋰電池： 7.4V，3200mAh
