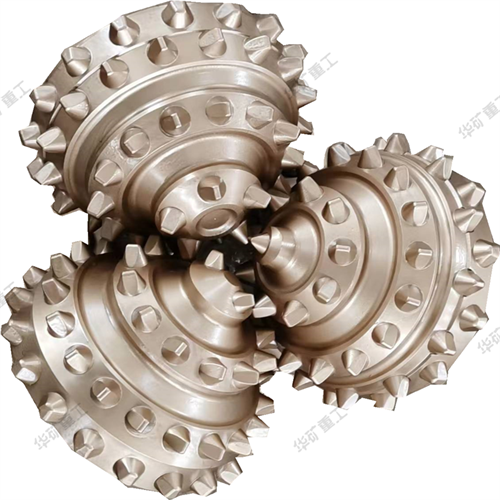

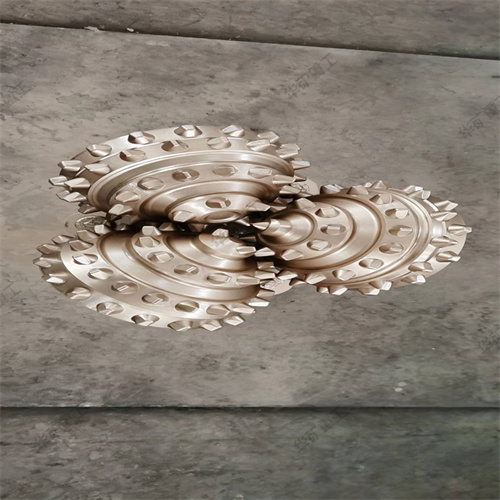

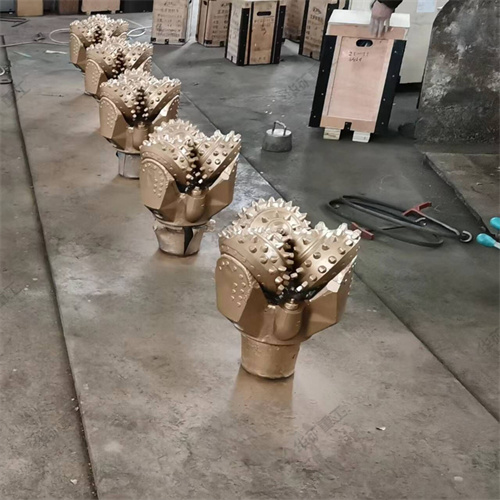

剛性密封鑲齒鉆頭

一、概述

該系列鉆頭采用的剛性密封結構，能夠穩定地在高轉速下鉆進，是定向井、水平井鉆井的理想工具，如與螺桿鉆具配合時鉆進效果佳。在鉆井參數相同情況下，該系列鉆頭與常規橡膠圈密封鉆頭相比，其平均壽命（純鉆時間）可增加35%，已達到金屬密封鉆頭產品的同等水平。

二、結構特點

·  本系列鉆頭采用高韌性硬質合金齒，并采優化布齒結構設計的齒排數、齒數、露齒高度和合金齒外形，充分發揮了鑲齒鉆頭的切削能力；

·  采用了高精度的剛性密封技術，由一副精心設計加工的剛性密封環，同時在密封環接觸面上增加了材料涂層；

·  滑動軸承牙掌軸表面堆焊合金層，牙輪內孔鍍銀，提高承載能力和抗咬合能力。

·  采用新型牙掌牙輪的保徑材料，牙掌采用加長全保徑結構，減少牙掌背與井壁的摩擦，保護牙掌尖和密封，增強鉆井穩定性，提高井壁質量；

·  新型的儲油密封裝置，增強鉆頭軸承的潤滑油補償能力，降低軸承副磨損；

·  鋼球鎖緊牙輪，適應較高轉速；
