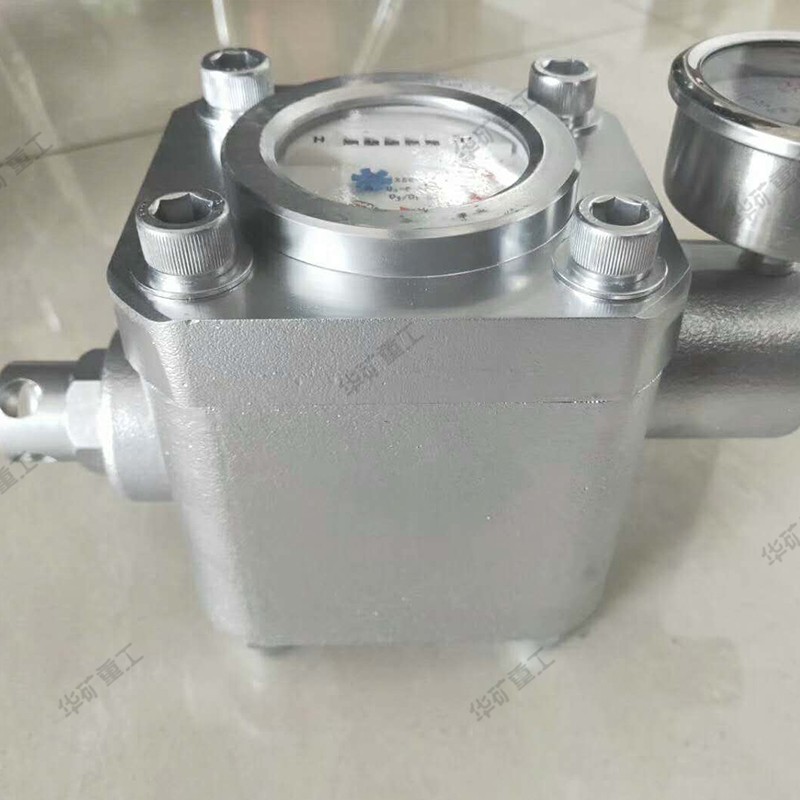

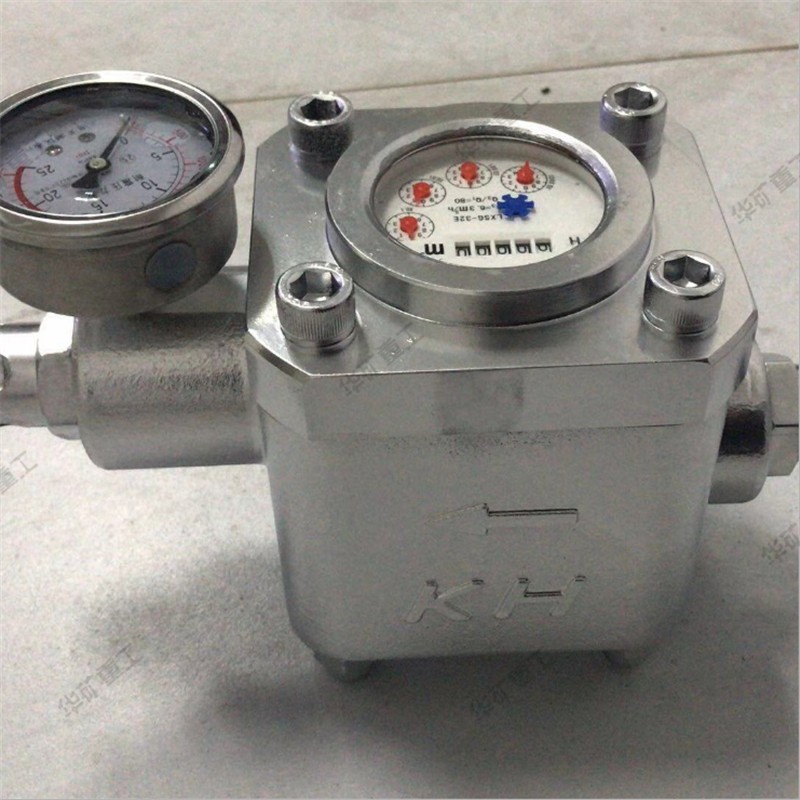

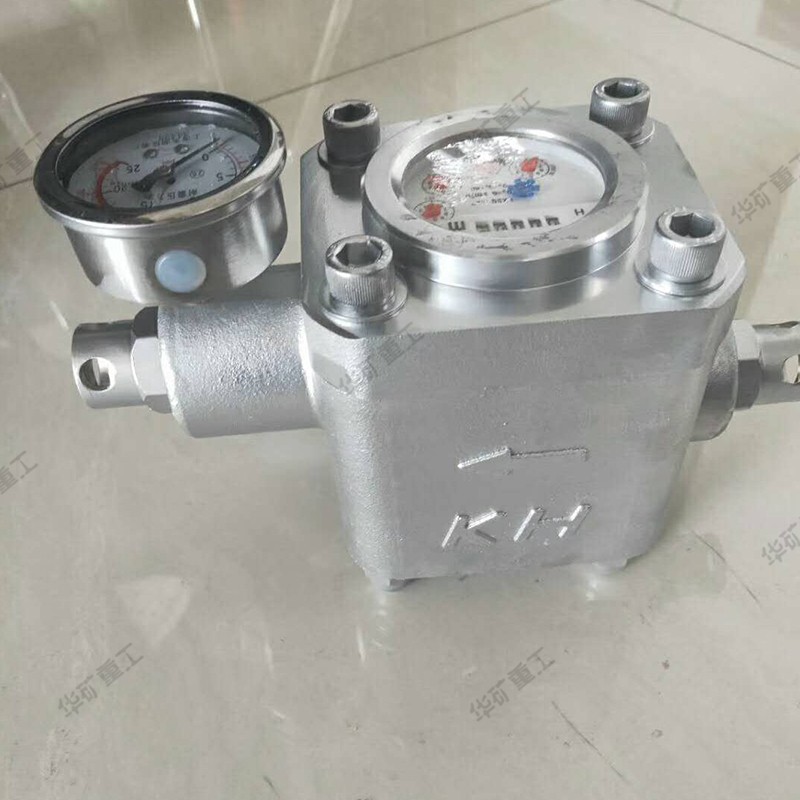

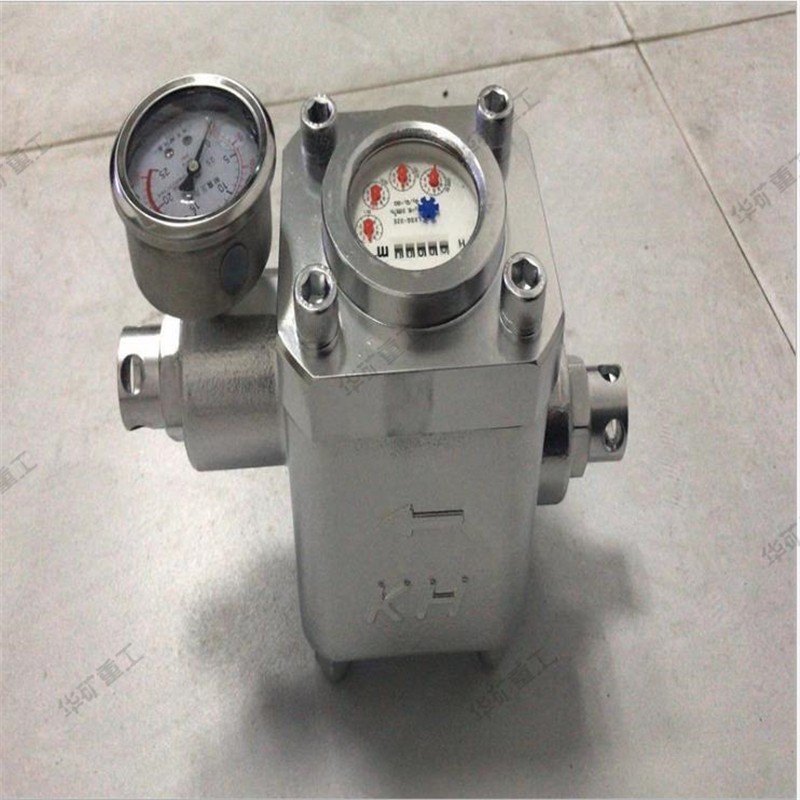

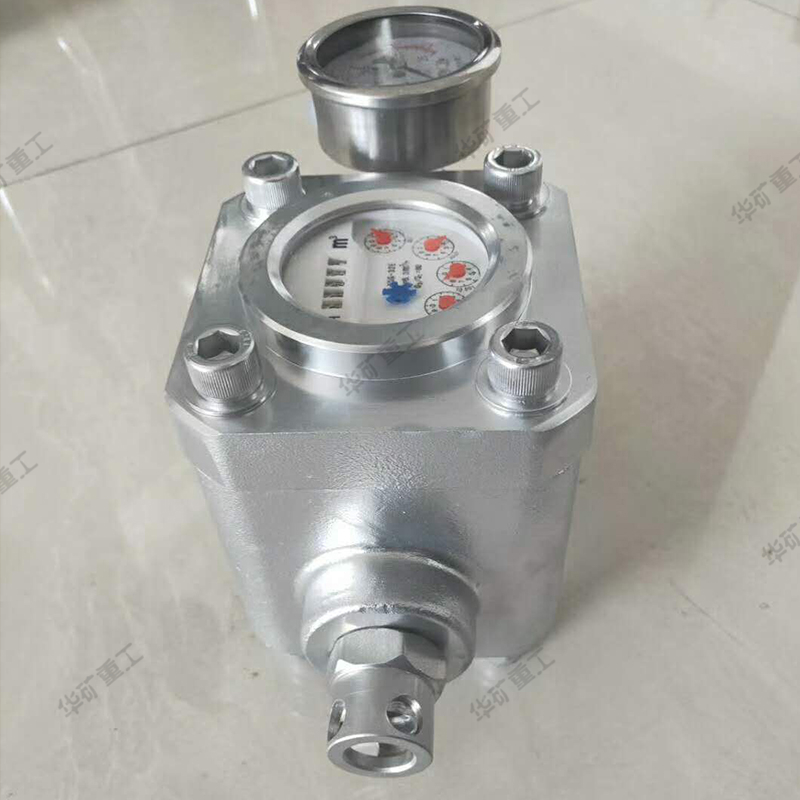

高壓注水流量計

高壓注水流量計適用范圍：

高壓注水流量計是煤礦井下采煤工作面進行煤層注水的計量設備.
高壓注水流量計產品特點：

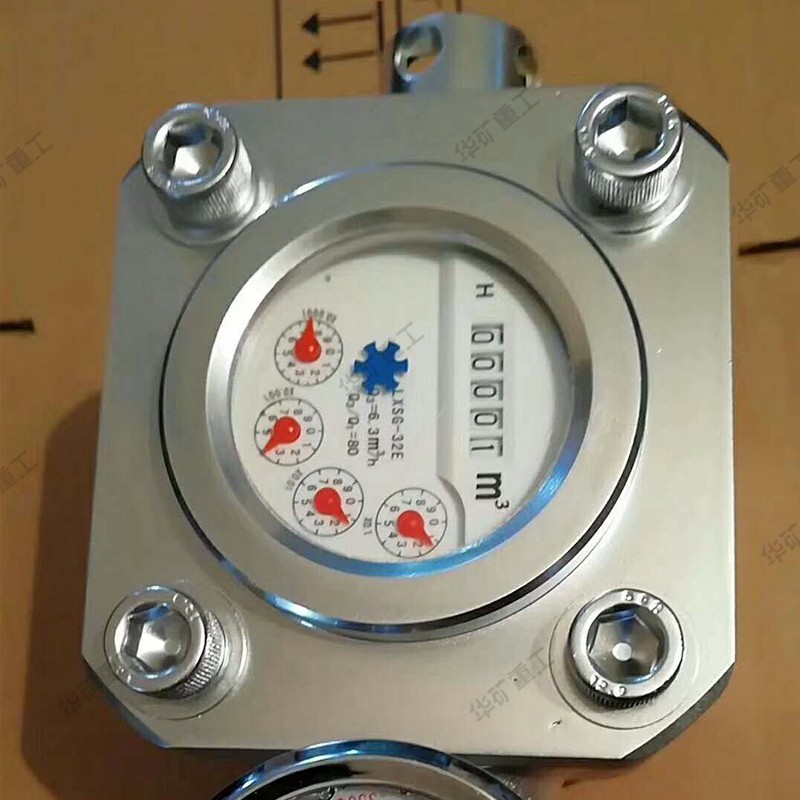

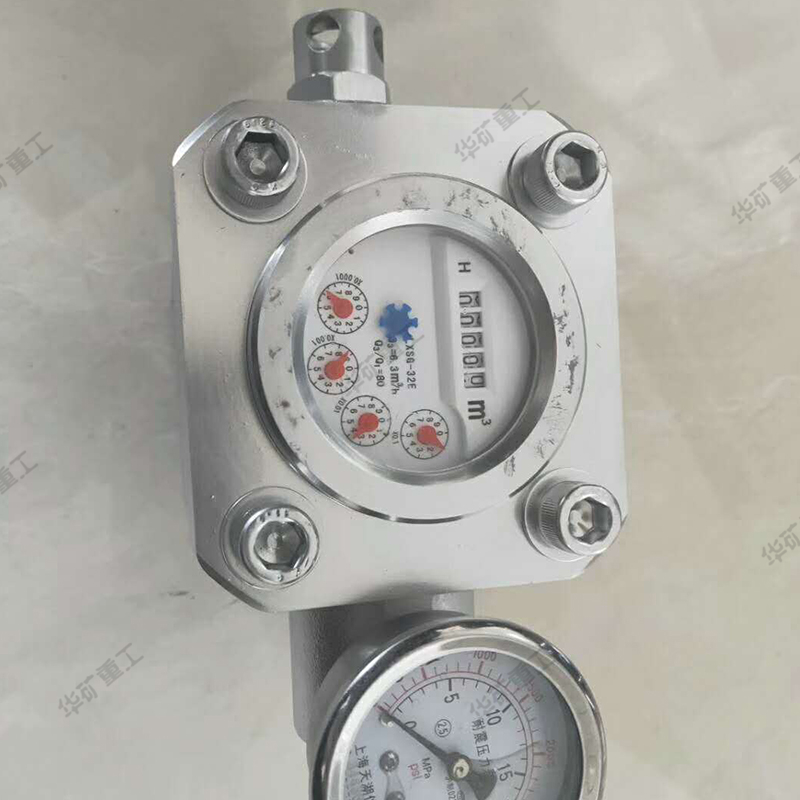

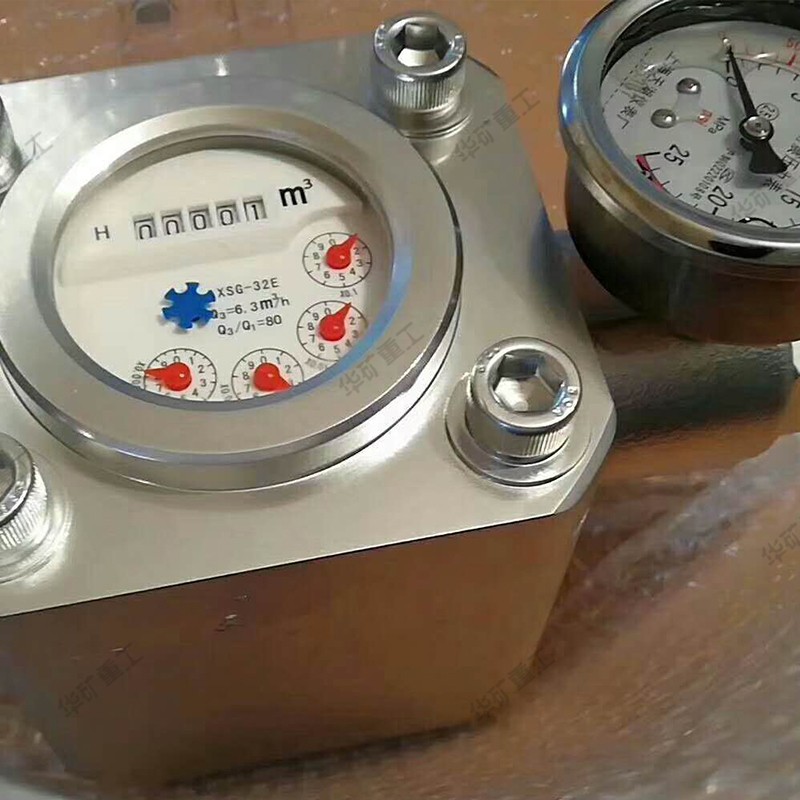

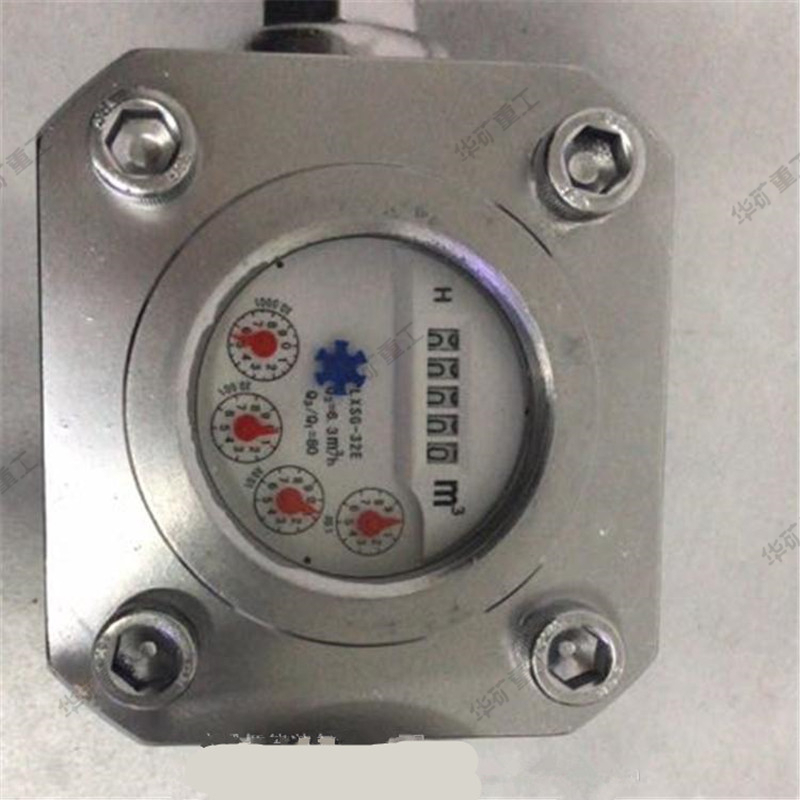

能同時測定煤層注水的水量、流量及注水壓力水量指示器采用數字輪式,直觀易讀,徹底擺脫了因井下工人不會讀數而影響對煤層注水資料的收集水表計量按照國家計量檢定規程JJ585-89生產;外殼采用抗沖擊抗摩擦火花材料;壓力指示器中,設計并安裝了專門的抗脈沖力阻力桿,使壓力指示器的使用壽命大大提高,并能夠準確的進行讀書
高壓注水流量計產品用途：

高壓注水流量計主要用于測量煤礦井下采煤工作面進行煤層注水時的注入煤1層中的水量、流量及注水壓力,是綜合防塵的主要手段,是治本措施,該流量計解決了我國煤層注水考核困難這一問題,尤其是提高了淺水孔注水的效果,也可用于測量其它高壓條件下(如高壓、噴霧)的水量、流量及水壓.
高壓注水流量計工作原理：

高壓注水流量計安裝在注水系統管路中.水流入水表后,在濾罩沿葉輪盒下腔切線進入葉輪盒,推動葉輪旋轉;水在葉輪盒中旋轉上升進入葉輪盒上腔切線流出;葉輪旋轉經其上面的永磁體帶動承壓板上面的中心輪轉動,中心輪帶動水量指示器中的計數機構記錄流經水表的水量,煤層注水的壓力直接側壓孔,通過壓力指示器指示
高壓注水流量計技術參數：
⑴最小流量:0.1m3/h至低壓0.06m3/h
⑵分界流量:0.25m3/h至低壓0.15m3/h
⑶常用流量:2.5m3/h至低壓1.5m3/h
⑷過載流量:5.0m3/h至低壓3.0m3/h
⑸測壓范圍:0~16Mpa

⑹測量誤差:從包括最小流量至不包括分界流量的低區:±5%;從包括分界流量至包括過載流量的低區:±2%;
壓力測量誤差為≤1Mpa
⑺最小讀數:0.0001m3
⑻質量:6KG
⑼外型:200mm*106mm*115mm
