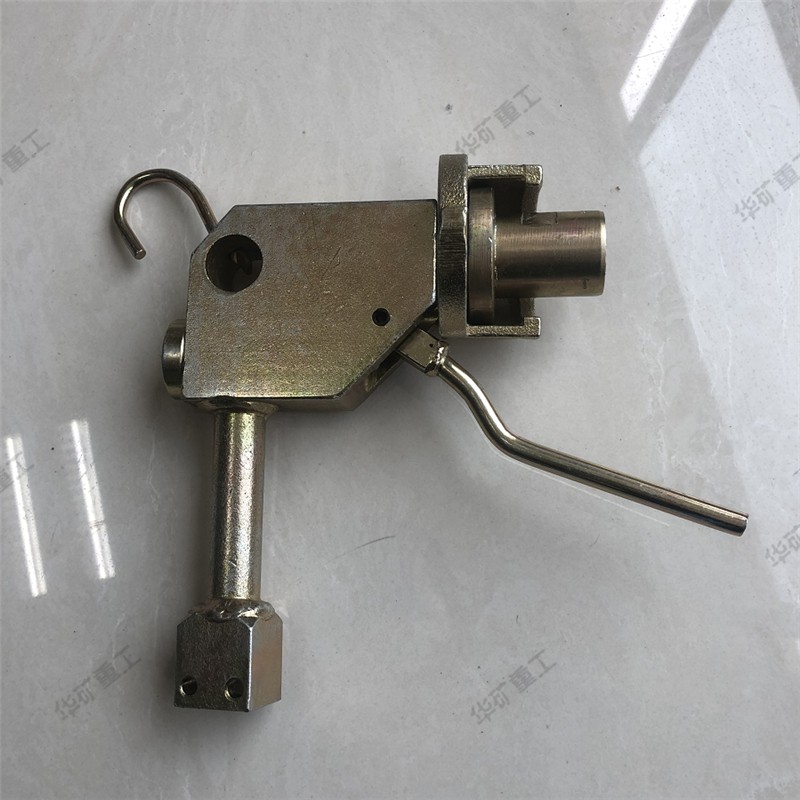

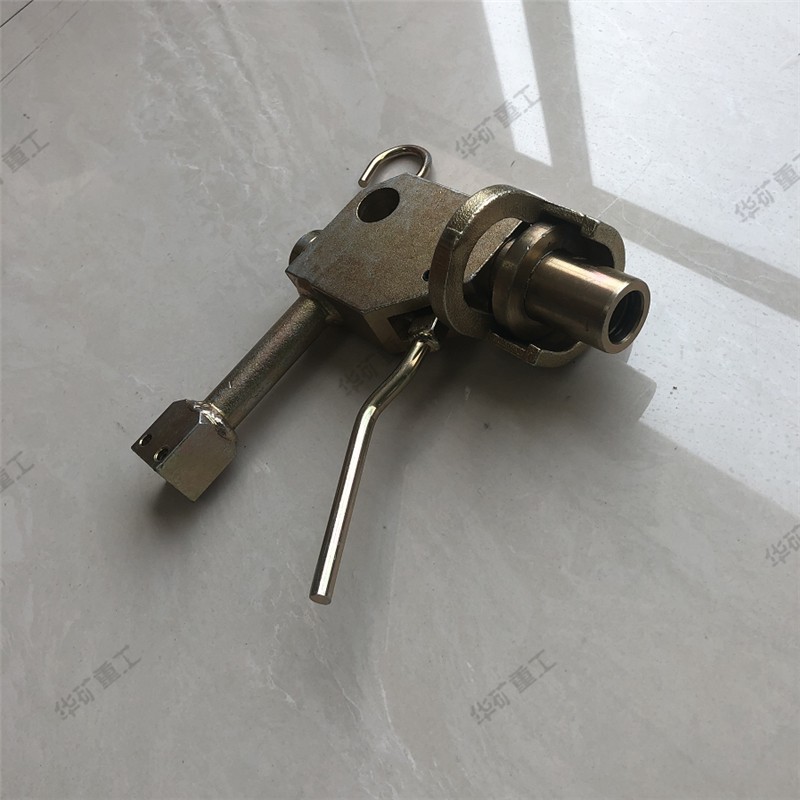

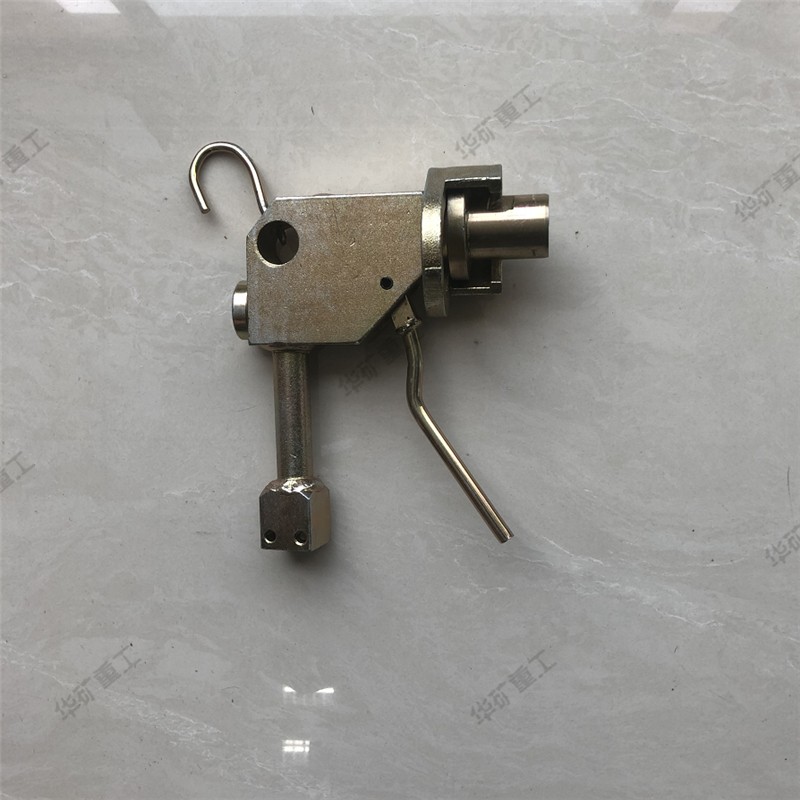

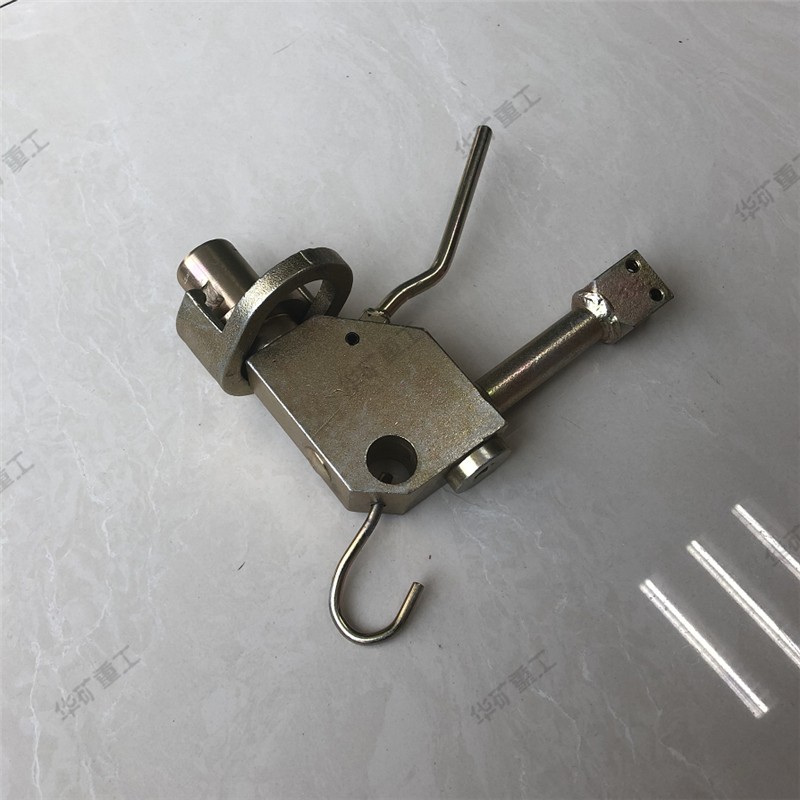

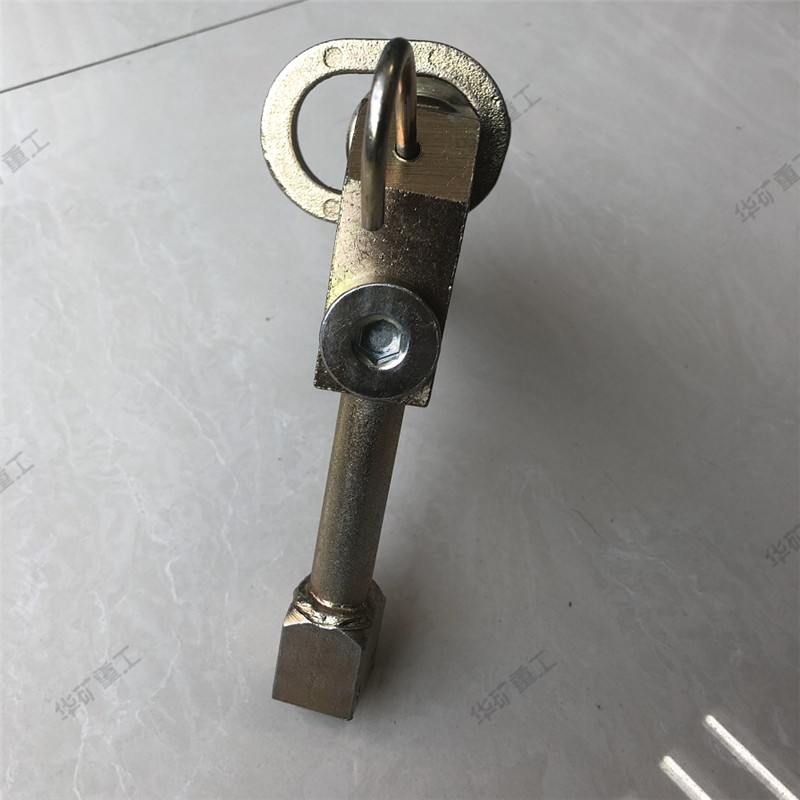

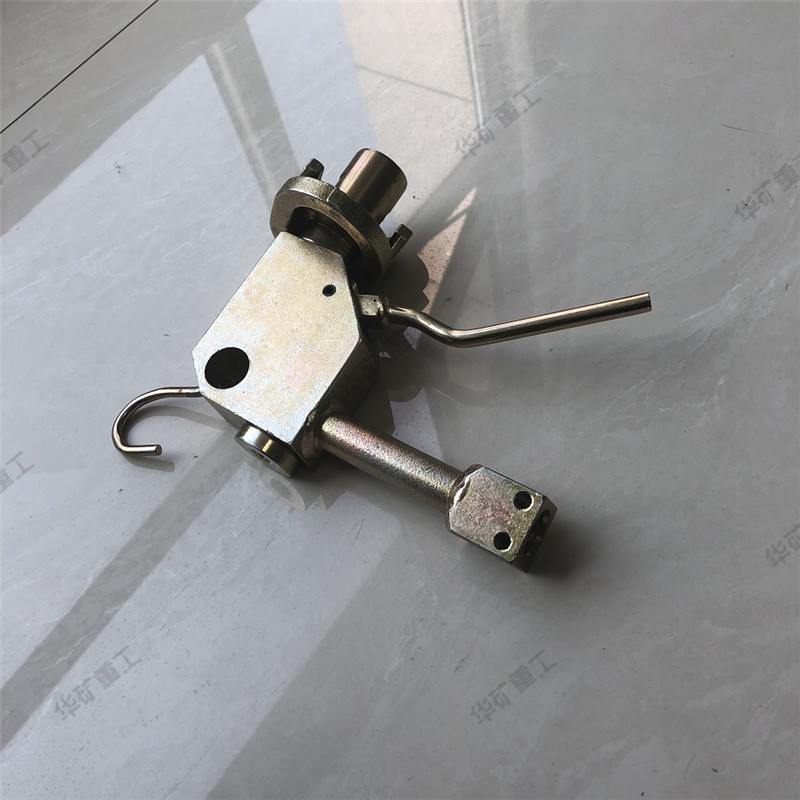

注液槍

注液槍產品簡介：

適合于煤礦單體液壓支柱用的恒壓注液槍。該注液槍由注液嘴，卡環進液管、槍體、差動活塞、控制頂桿、調節螺母、手動裝置、彈簧等組成。采用差動活塞鎖定控制頂桿，開啟進液閥，鎖定方式為機械式。當單體液壓支柱的初撐力達到規定值時，差動活塞通過液壓差動自動解除閉鎖，關閉進液閥。也可通過手動裝置關閉進液閥。該恒壓注液槍可通過調節螺母調整彈簧力的大小，調整單體液壓支柱的初撐力。

注液槍工作原理：

一種礦用單體液壓支柱使用的注液槍，包括：閥體、鎖緊套、手把、頂桿、隔離套、單向閥座、鋼球、彈簧、壓緊螺釘、出液口，在閥體的后端利用接頭連接進液管，手把通過銷軸連接在閥體上，隔離套、單向閥座、鋼球、彈簧依次裝置在閥體后部?jī)?nèi)，它是在閥體上開有過液槽，過液槽的外部由密閉板密封，在閥體前部設置有前進液孔，在隔離套上設置有后進液孔和半圓弧流液槽，前進液孔與后進液孔通過過液槽連通，加工工藝較為簡單，具有結構緊湊、體積較小、密封性能好等特點。

注液槍產品特點：

⑴利用向支柱內充液的方式測定支柱內液體的壓力，可以使支柱內的液體一滴不泄；壓力一點不降，有效的保證了支護的安全；

⑵能自動排氣，一次充液測壓成功，操作非常方便；

⑶結構簡單、密封件少，性能可靠；

⑷體積小、重量輕、攜帶方便；

注液槍技術性能：

1、工作壓力：15-20MPa

2、注液時手把力：157N

3、工作介質：含1％-2％M10的乳化液
